步進電機的應用非常廣泛，對應的接線圖的方式也有很多，二相，三相，四相步進電機的接線圖又不一樣，漢德保作為18年的生產研發廠家給你分享一下步進電機的接線圖，以及接線顏色的定義。

步進電機因為是一步一步運行的,也就是傳說中的步距角，其特性是沒有累積偏差,因此廣泛運用于各種開環控制。步進電機的運行要有一電子系統開展驅動器,這類設備便是廠家們所說的步進電機控制器,也就是步進電機驅動器，各個廠家的叫法不一樣，它是把自動控制系統傳出的差分信號轉換為步進電機的角位移,換句話說:自動控制系統每發一個差分信號,根據控制器（驅動器）就使步進電機轉動一步距角。

因此步進電機的轉速比與差分信號的頻率正比。因此，操縱步進電機差分信號的頻率，能夠對電動機精準變速；操縱步進電機單脈沖的數量，能夠對電動機精準定位目地。

最先，大家先來表明一下常見型號規格步進電機的布線方法

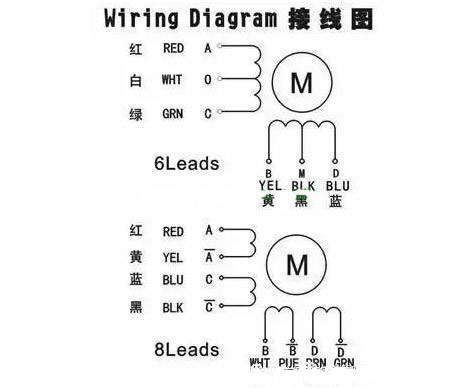

▼步進電機接線方法

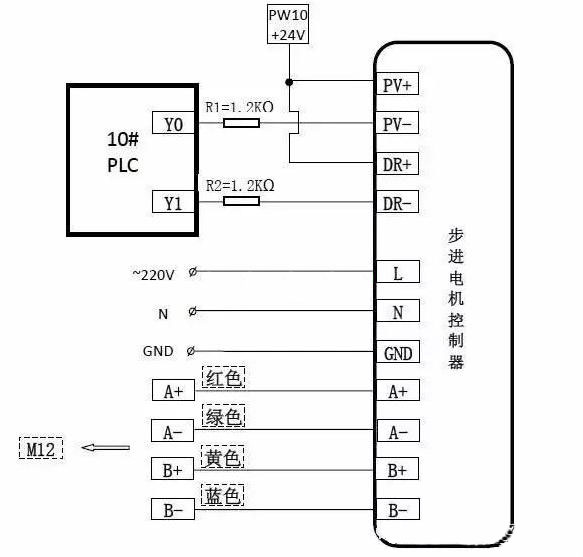

▼二相步進電機接線方法

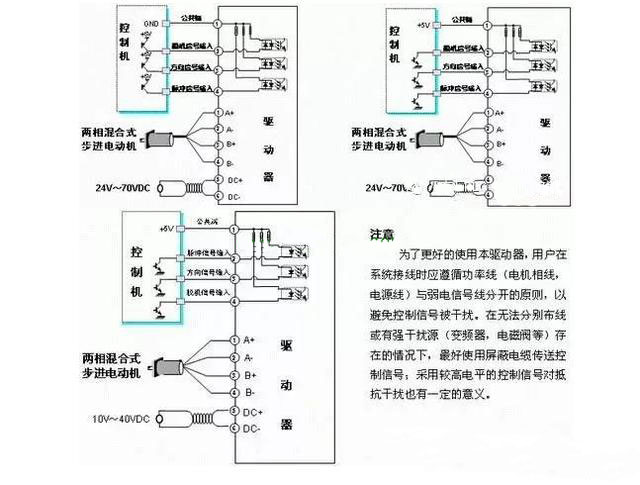

▼兩相混合步進電機控制器

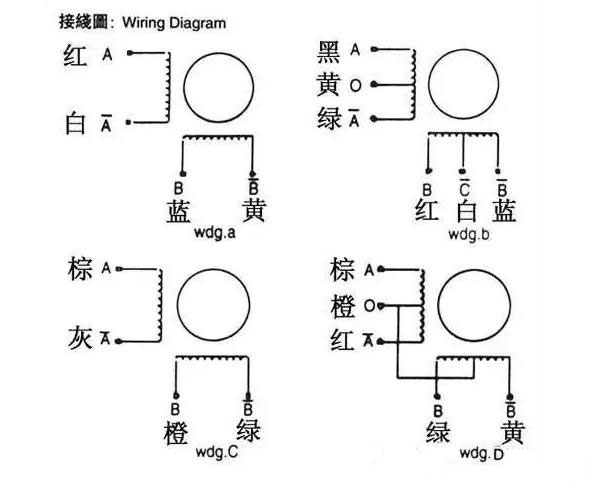

▼四相步進電機接線圖

以上就是步進電機跟步進電機驅動器接線圖，你學會(huì )了沒？

購買漢德保電機的產品均附有說明書，助您接線煩擾不存在，終身質保確保您的需求。
